Роторно ламелни биогаз компресори - RF/RFL серия









Ротационни компресори за биогаз и природен газ

Плъзгащите се ротационни компресори MAPRO® се използват за компресиране на горими газове, като биологичен или природен газ, проектирани са така, че да попадат в групата на оборудване II, както е определено в Директива 2014/34 / ЕС, категория 2 както за условията в околната среда, така и на машините.





• Налягане до 3.2 bar (g)
• Дебит до 3,000 m³ / h





















Принцип на работа

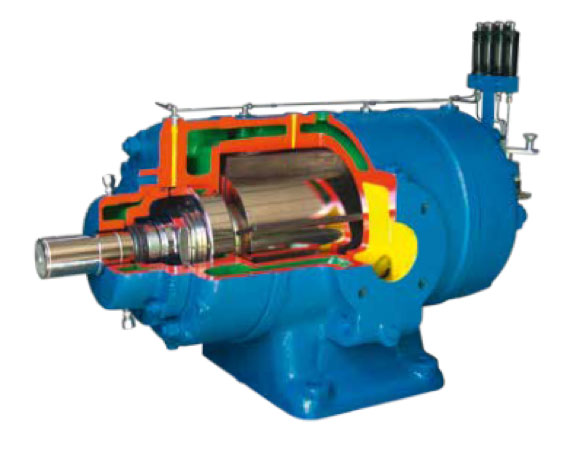

Цилиндричен ротор се върти ексцентрично цилиндричен статор с по-голям диаметър: свободното пространство, оставено между статора и ротора, е с форма на полумесец. Някои слотове се смилат в ротора и стратифицираните пластмасови остриета се плъзгат свободно в слотовете. Лопатките, когато роторът се завърта, се притискат към цилиндричната стена на статора чрез центробежна сила, така се създават отделни клетки, чийто обем намалява от максимум до минимум по време на въртенето. Всмукването се осъществява през отвори в статора в областта на нарастващите обеми; изпускането  се осъюествява през портове в статора в областта на намаляващи обеми.

























Основни конструктвни характеристики:



• Корпус (статор и глави) от чугун, ротор от въглеродна стомана, остриета от лек стратифициран материал
• Уплътняване между статора, главите и капаците чрез уплътнения и / или О-пръстени
• Просто или двойно механично уплътнение, в зависимост от работното налягане на разреждане; за двойното механично уплътнение, като смазочна течност се използва смазочната система на компресора
• Гъвкаво съединение, без контакт метал-метал между задвижващи и задвижвани части в случай на повреда на съединителните щифтове
• Предпазител , изработен от искроустойчив метал
• Тип на защитни „d“ огнеупорни електрически двигатели със специфична маркировка Ex II 2 G, допълнителна маркировка Ex-d IIB T3

Приложения:


• Рециркулация на биогаз в анаеробни реактори за смесване на утайки;
• Добив на биогаз от газомер, депо за отпадъци или други, доставка до системи за съхранение или доставкана на гориво за газови двигатели;
• Добив на природен газ от тръбопровод или газомер и доставка до системи за съхранение или доставка на гориво за газови двигатели.


Основни компоненти

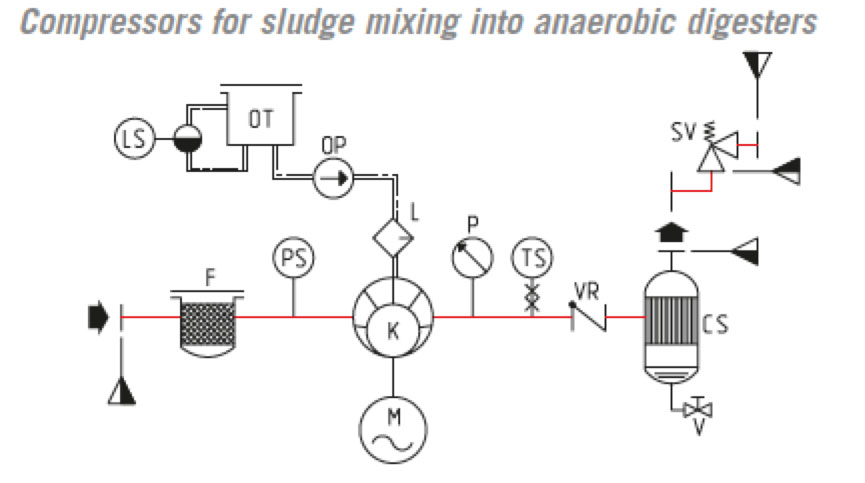

MAPRO® компресори за биогаз или природен газ обикновено са оборудвани взависимост от приложението. Основните компоненти за най-често срещаните приложения, а именно за компресорите, предназначени за рециркулация на биогаз в анаеробни реактори за смесване на утайки и за захранване на газовите двигатели, са изброени на схемата (P&ID) по-долу.

Напълно оборудвани и готови за работа:



• Маслоотделител
• Резервоар за масло
• Клапан за намаляване на налягането
• Клапан за регулиране на потока
• Възвратен клапан
• Инструментално наблюдение на налягането и температурата
• Безопасни устройства ATEX като превключвател за налягане, превключвател за температура
• Охладител
• Автоматични системи за източване на конденза
• Пневматично задвижвани или моторизирани клапани за стартиране на разтоварения компресор
• Системи за охлаждане със затворена верига за охлаждаща вода, в комплект с водна помпа, резервоар за пренапрежение, топлообменник въздух-вода и всички свързани устройства за контрол и безопасност
• Локални контролни табла, включително съответните PLC

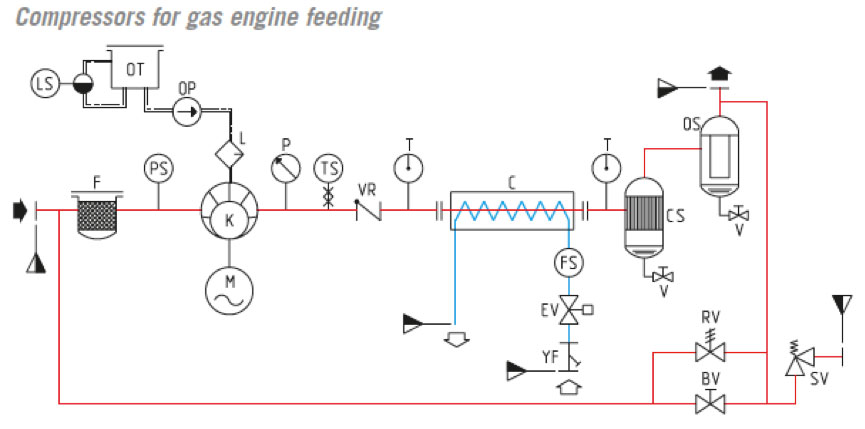

Схемата е изобразена по-долу :
